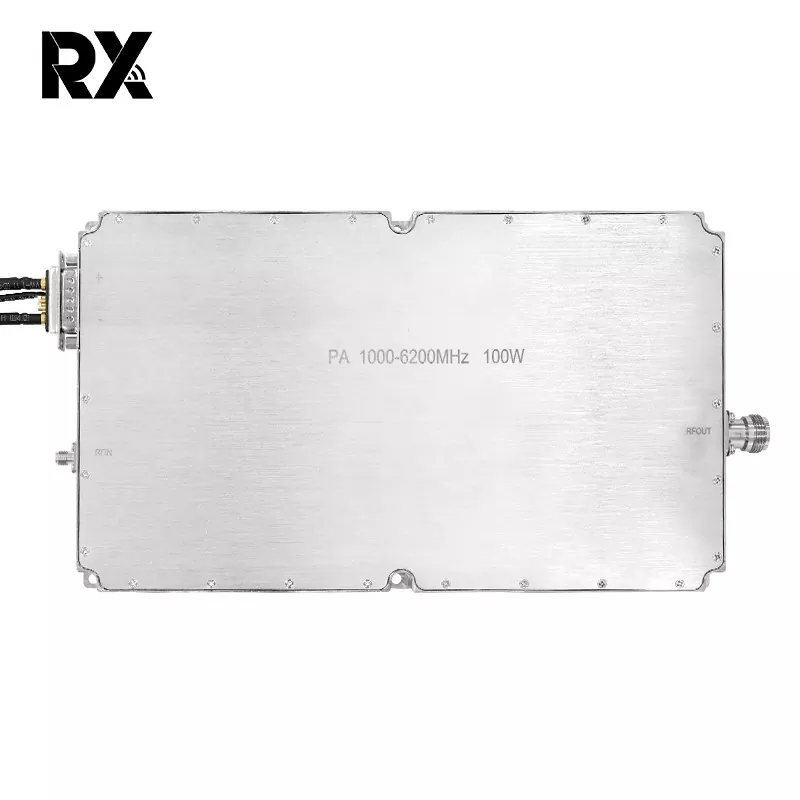

1000-6000MHz 100W Genişzolaqlı RF Güc Gücləndirici Modulu

Bu 1000-6000MHz 100W Genişzolaqlı RF Güc Gücləndirici Modulu 1000MHz-dən 6000MHz-ə qədər geniş tezlik diapazonunda işləyən yüksək performanslı 100W genişzolaqlı güc gücləndirici moduludur. Qabaqcıl mikrodalğalı sxem və yüksək keyfiyyətli yarımkeçirici komponentlərlə dizayn edilmiş, müstəsna güc, bant genişliyi və sabitlik tələb edən peşəkar proqramlar üçün hazırlanmışdır. O, müasir kommunikasiya infrastrukturu, radar aşkarlama sistemləri və dron müdafiəsi (FPV əks tədbirləri) kimi kritik sahələrdə geniş istifadə olunur, siqnal əhatə dairəsini genişləndirmək, sistem diapazonunu genişləndirmək və tıxacların qarşısını almaq imkanlarını təkmilləşdirmək üçün əsas komponent kimi xidmət edir.

Sorğu göndərin

Məhsul təsviri

yox.	Təsvir	Simvol	Min	Tip		Maks	Vahid	Qeyd
1.	Əməliyyat Tezliyi	BW	1000			6200	MHz
2.	Giriş Gücü	Pin		2			dBm
3.	Çıxış Gücü CW	Psat	50.5	51		52.5	dBm	Davamlı Dalğa
4.	Güc Qazanc	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Güc qazanma düzlük	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Girişin qaytarılması itkisi	S11		-15			dB
7.	Əməliyyat gərginliyi	Vdc	28	28		32	V
8.	Cari istehlak	A		17		21.5	A	@ Pout=110~180W
9.	RF Bağlayıcı Girişi		SMA, Qadın

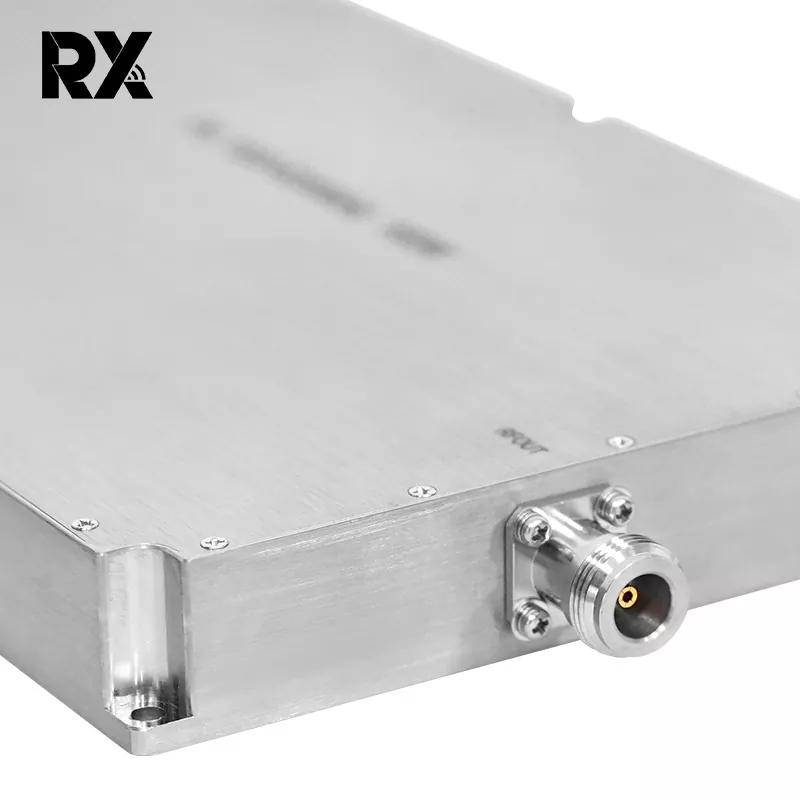

10.	RF konnektorunun çıxışı		N, Qadın
11.	Çəki			1.9		2	kq
12.	UzunluqEniHündürlük		25015025			mm
13.	Maksimum Giriş Gücü	PinMax	≤10			dBm

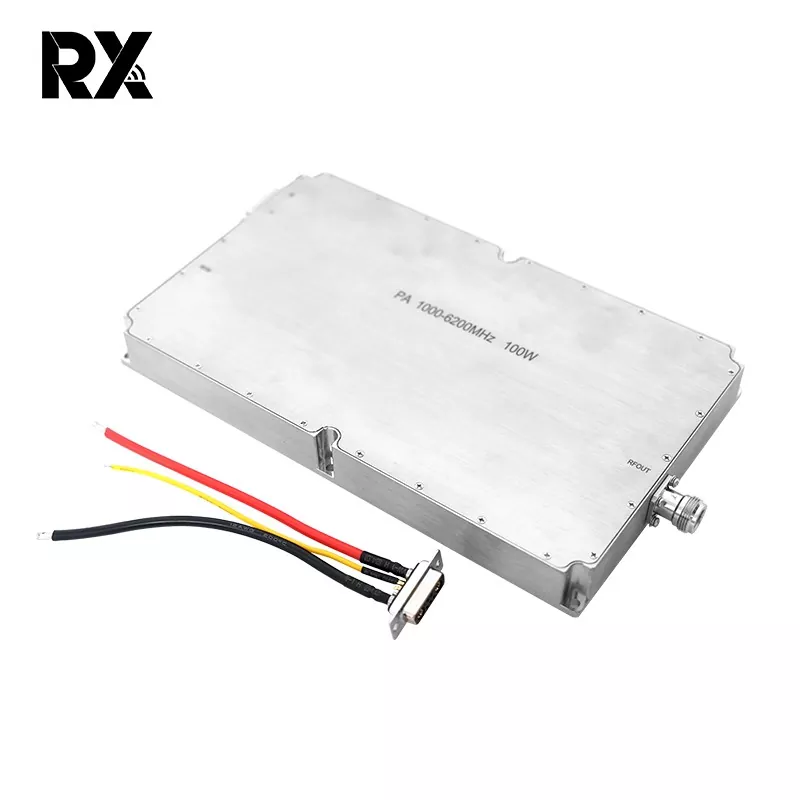

14.	İnterfeys Tərifi (7W2 Qadın)	VDD	A1		28Vdc
		GND	A2		Yer
		Həddindən artıq cərəyandan qorunma	2		Normal əməliyyat: 0V Həddindən artıq cərəyandan qorunma:+5V			Həddindən artıq cərəyandan qorunma@25A
		Həddindən artıq temperaturdan qorunma	2		Normal əməliyyat: 0V Həddindən artıq temperaturdan qorunma:+5V			Həddindən artıq temperatur
		Aktivləşdirin	3		5V~Vdd: ON 0V:OFF			müdafiə@100 ℃
		GND	4		Yer
		dövlət	5		Normal əməliyyat: 0V Dövlət mühafizəsi:+5V
	Ümumi ölçü	Qeyd: 1、 Ümumi ölçülər yalnız istinad üçündür； 2、 Ölçü müştərinin tələblərinə uyğun olaraq müvafiq şəkildə artırıla və ya azaldıla bilər； 3、 Giriş interfeysinin, çıxış interfeysinin və enerji təchizatı interfeysinin mövqeləri müştərilərin faktiki ehtiyaclarına uyğun olaraq dəyişdirilə bilər；

Əsl genişzolaqlı həll yolu kimi, 1000-6000MHz 100W Genişzolaqlı RF Güc Gücləndirici Modulunun əsas dəyəri onun üstün tezlik uyğunlaşması və güclü enerji çıxışı qabiliyyətidir. Tək sabit tezlik üçün optimallaşdırılmaq əvəzinə, o, bütün göstərilən bant genişliyində sabit və etibarlı gücləndirmə performansını təmin edir. Bu, onu çox diapazonlu sistemlər, tezliyə keçid tətbiqləri və R&D sınaq ssenariləri üçün ideal seçim edir. Biz həmçinin çevik texniki uyğunlaşma təklif edərək, xüsusi müştəri tələblərinə uyğunlaşdırılmış tezlik diapazonunun fərdiləşdirilməsini dəstəkləyirik.

Xülasə, bu 100 Vt genişzolaqlı güc gücləndirici modulu kompleks və peşəkar RF tətbiqləri üçün güclü, çevik və sabit əsas güc gücləndirici həllini təmin edən dörd əsas xüsusiyyəti ilə fərqlənir - geniş bant genişliyi, yüksək güc, yüksək etibarlılıq və fərdiləşdirilə bilər.
