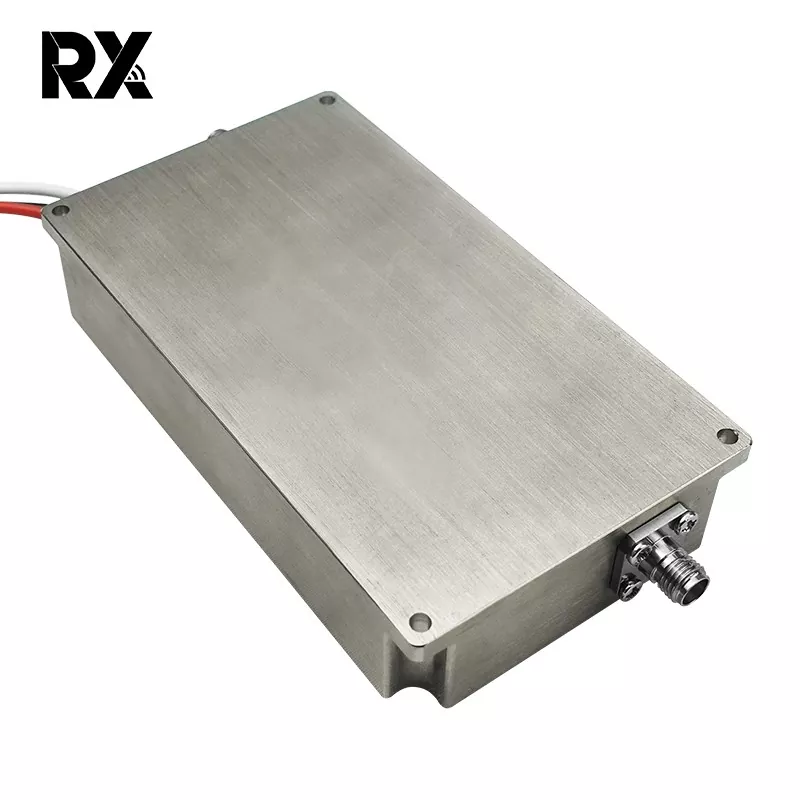

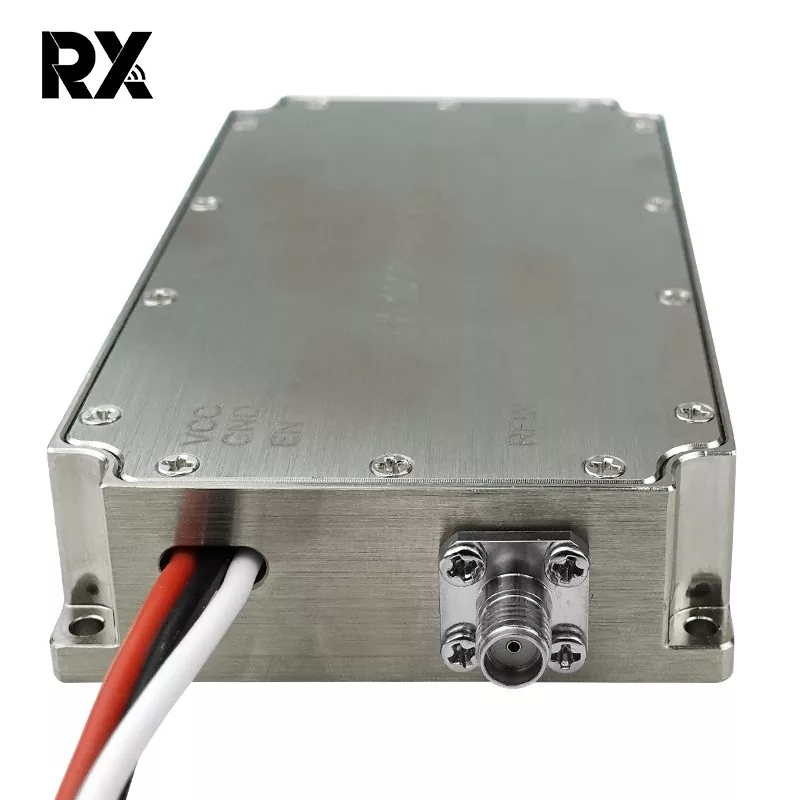

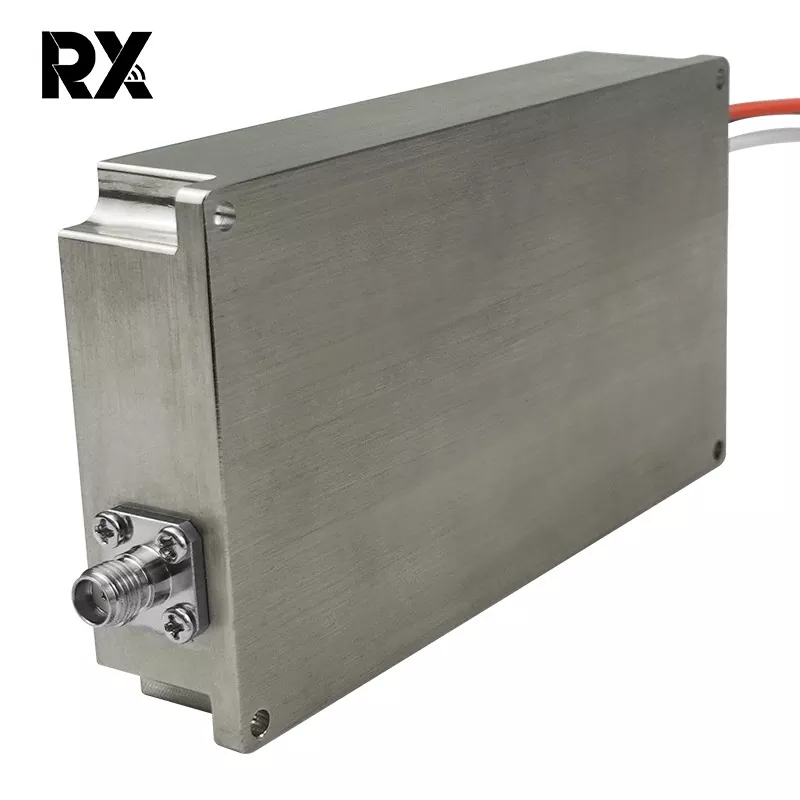

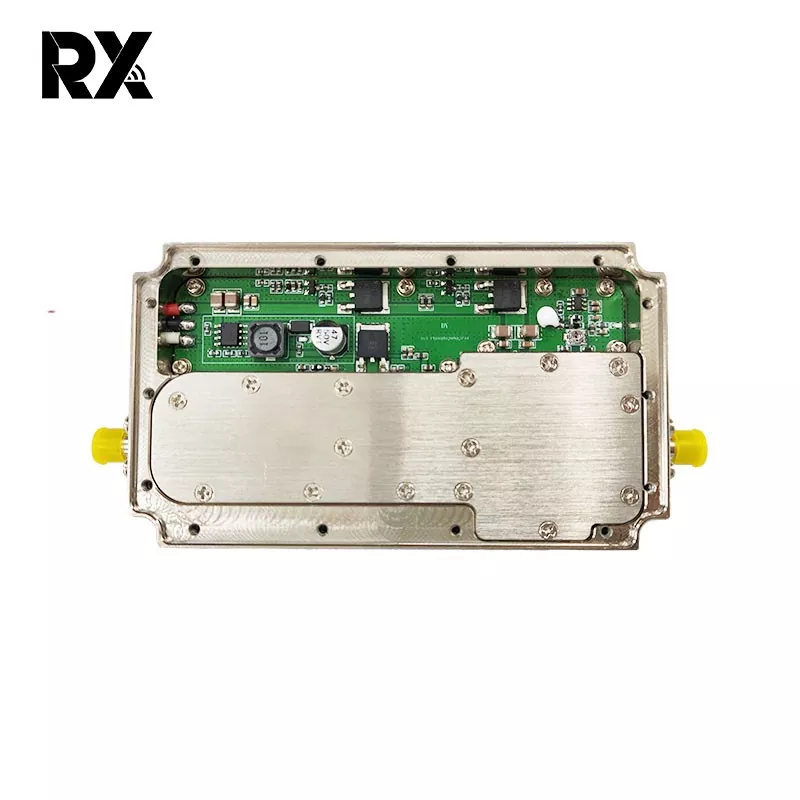

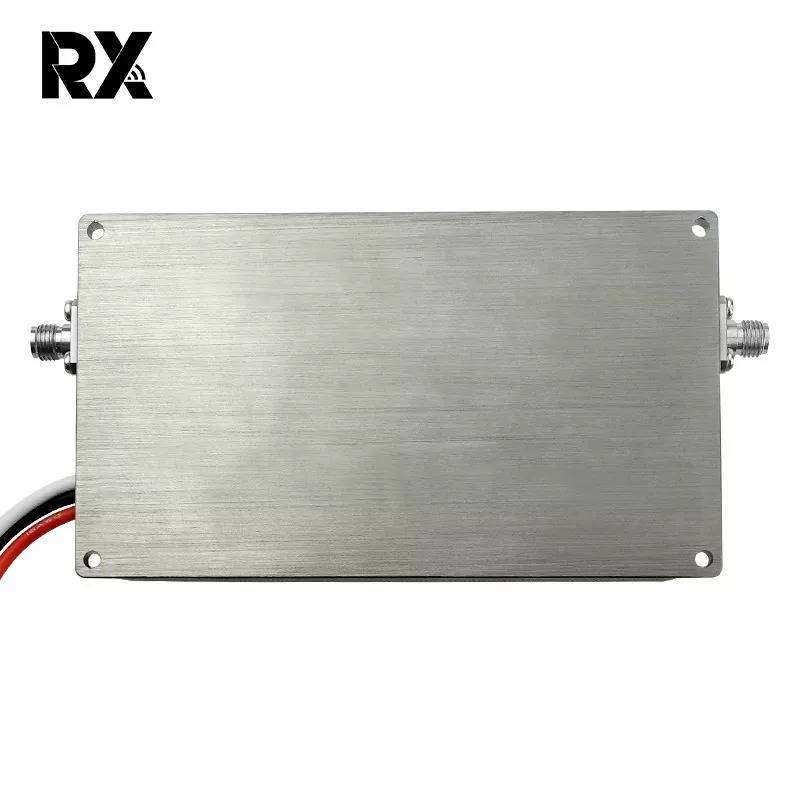

20W 500-7300MHz Ultra Genişzolaqlı Güc Gücləndiricisi

Bu, 20 Vt 500-7300 MHz siqnal mənbəyi olmayan Ultra Genişzolaqlı Güc Gücləndiricisidir. O, sistem daxilində enerji ötürülməsi və xəttin qorunmasında mühüm rol oynayır. Özü qazanc təmin etməsə də, 500 MHz-7,3 GHz ultra geniş bant genişliyi daxilində 20 Vt-a qədər yüksək güclü siqnalları dəqiq şəkildə zəiflədə, uyğunlaşdıra və ya təcrid edə bilər.

Sorğu göndərin

Məhsul təsviri

Əsas Üstünlüklər:

Bu 20W 500-7300 MHz güc gücləndiricisi çipi 500-7300 MHz diapazonunu əhatə edir, eyni zamanda L, S, C və X zolaqlarının bir hissəsini əhatə edir və bir çipdə çoxlu istifadəyə imkan verir. Bu, tezlik ayırıcı komponentlərin sayını azaldır, beləliklə ölçüsünü sıxır və xərclərə qənaət edir. Xarici siqnal mənbələrinə və antenalara ehtiyacı aradan qaldıraraq, müdaxilə zolaqları arasında keçidi asanlaşdırır. Tək genişzolaqlı çip aşağı tezliklərdən, adi zolaqlardan yüksək tezliklərə qədər müdaxiləni idarə edə bilər.

Əsas funksiyası:

Genişzolaqlı ötürmə keçidində o, əvvəlki mərhələnin həddini aşan 20 Vt sürücü gücünü sonrakı çipin idarə edə biləcəyi səviyyəyə qədər saxlayır, sonrakı LNA/mikserin sıxılmasının və ya yanmasının qarşısını alır. ≥ 20 Vt ani gücə dözür. Sonrakı mərhələdə antenanın uyğunsuzluğu və ya açıq dövrə səbəbindən əks olunan güc meydana gəldikdə, bu 500-7300 MHz 20 Vt güc gücləndiricisi əvvəlki mərhələdə güc tranzistorlarını qorumaq üçün əks olunan enerjini udur/zəifləşdirir.

İki güc gücləndiricisi mərhələsi arasına daxil edilmiş bu güc gücləndiricisi geri qaytarma itkisini 3-6 dB azalda bilər, mərhələlərarası əksetmələri azalda bilər, özünü salınmanı boğur və mərhələlərarası izolyasiyanı yaxşılaşdırır.

20W 500-7300MHz Ultra Genişzolaqlı Güc Gücləndiricisi Spesifikasiyası（TC=25℃）

yox.	Təsvir	Simvol	Min	Tip		Maks	Vahid	Qeyd
1.	Əməliyyat Tezliyi	BW	500			7300	MHz
2.	Giriş Gücü	Pin		0			dBm
3.	Çıxış Gücü CW	Psat	42.5	43		44	dBm	Davamlı Dalğa
4.	Güc Qazanc	Gp		43			dBm	@ Pin=0 dBm
5.	Güc qazanma düzlük	△Gp		±1,5			dB	@ Pin=0 dBm
6.	Girişin qaytarılması itkisi	S11		-15			dB
7.	Əməliyyat gərginliyi	Vdc	24	30		36	V
8.	Cari istehlak	A		2		3	A	@ Pout=10~15W
9.	RF Bağlayıcı Girişi		SMA, Qadın
10.	RF konnektorunun çıxışı		SMA, Qadın
11.	Çəki			0.278		0.3	kq
12.	UzunluqEniHündürlük		1056020			mm
13.	Maksimum Giriş Gücü	PinMax	≤10			dBm

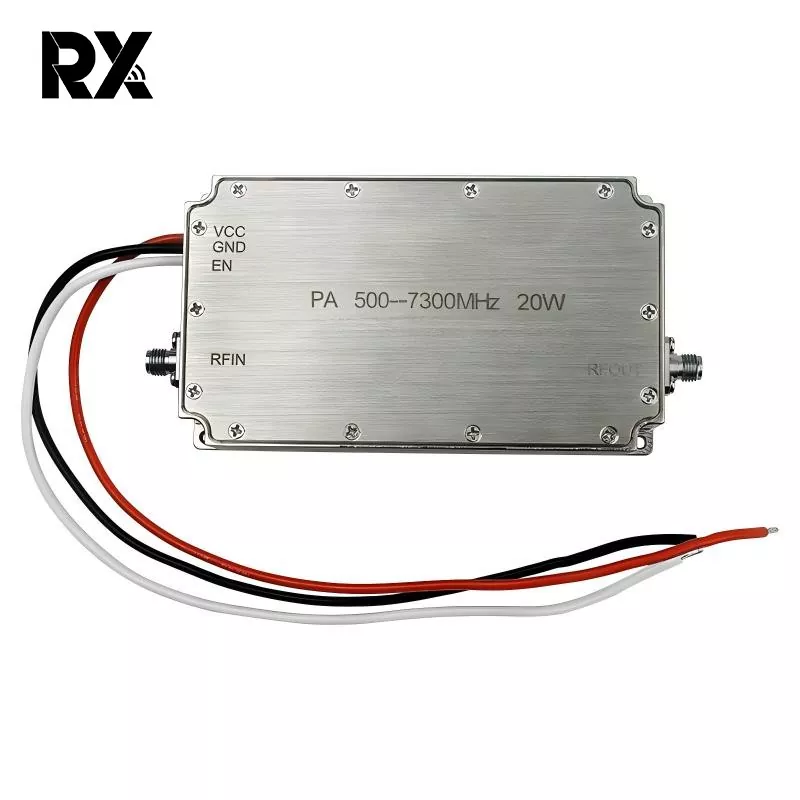

14.	İnterfeys Tərifi	VDD	A1		24Vdc
		GND	A2		Yer
		Aktivləşdirin	1		5V~Vdd: ON 0V:OFF
	Ümumi ölçü	Qeyd: 1、 Ümumi ölçülər yalnız istinad üçündür； 2、 Ölçü müştərinin tələblərinə uyğun olaraq müvafiq şəkildə artırıla və ya azaldıla bilər； 3、 Giriş interfeysinin, çıxış interfeysinin və enerji təchizatı interfeysinin mövqeləri müştərilərin faktiki ehtiyaclarına uyğun olaraq dəyişdirilə bilər；
	Ümumi ölçü

Performans əyriləri (faktiki ölçülmüş nümunələr, 25 °C, 28 V)

Tezlik	giriş	24V			30V			36V
（MHz）	(dBm)	Pout(dBm)	I(A)	η(%)	Pout(dBm)	I(A)	η(%)	Pout(dBm)	I(A)	η(%)
500	0	39.8	1.37	29.04%	41.39	1.58	29,06%	42.6	1.74	34,86%
600	0	40.9	1.3	39,43%	42.65	1.52	40,37%	43.95	1.78	46,50%
700	0	40.99	1.33	39,35%	42.89	1.55	41,84%	44.1	1.85	46,31%
800	0	41.3	1.4	40,15%	43.23	1.62	43,29%	44.7	1.79	54,96%
900	0	41.4	1.5	38,34%	43.35	1.71	42,16%	44.85	1.91	53,31%
1000	0	41.4	1.52	37,84%	43.38	1.74	41,72%	44.87	1.94	52,73%
1100	0	41.8	1.62	38,93%	43.67	1.84	42,18%	45	2.02	52,18%
1200	0	41.88	171	0,38%	43.6	1.92	39,77%	44.75	2.07	48,07%
1300	0	41.8	1.75	36.04%	43.52	1.98	37,86%	44.66	2.136	45,63%
1400	0	41.76	1.69	36,97%	43.43	1.9	38,65%	44.63	2.059	47.01%
1500	0	41.65	1.66	36,70%	43.23	1.85	37,91%	44.31	1.97	45,65%
1600	0	42	1.71	38,62%	43.61	1.92	39,86%	44.6	2.038	47,17%
1700	0	41.88	1.73	37,13%	43.45	1.95	37,83%	44.4	2.06	44,57%
1800	0	41.75	1.73	36.04%	43.34	1.98	36,33%	44.33	2.1	43,02%
1900	0	42	1.74	37,95%	43.57	1.95	38,89%	44.6	2.1	45,78%
2000	0	42.3	1.81	39,09%	43.96	2.06	40,27%	44.89	2.26	45,47%
2100	0	42.4	1.83	39,57%	44	2.11	39,68%	44.93	2.33	44,52%
2200	0	42.3	1.78	39,75%	43.84	2	40,35%	44.82	2.24	45,15%
2300	0	42.4	1.88	38,52%	43.96	2.02	41.07%	44.88	2.22	46,19%
2400	0	42.4	2	36,20%	44	2.16	38,76%	44.69	2.39	41.07%
2500	0	42.4	2.12	34,15%	43.9	2.38	34,38%	44.56	2.7	35,28%
2600	0	42.2	2.15	32,16%	43.6	2.39	31,95%	44.1	3	28,56%
2700	0	42.3	2.15	32,91%	43.94	2.72	30,36%	44.7	3.16	31,13%
2800	0	42.2	2.04	33,90%	43.96	2.55	32,53%	44.83	2.96	34,24%
2900	0	41.9	1.99	32,43%	43.71	2.39	32,77%	44.68	2.7	36,27%
3000	0	42.2	1.94	35,64%	43.97	2.25	36,96%	45.11	2.46	43,95%
3100	0	41.85	1.97	32,38%	43.66	2.17	35,68%	44.68	2.29	42,76%
3200	0	41.95	2	32,64%	43.7	2.3	33,97%	44.81	2.24	45,04%
3300	0	41.88	2.15	29,88%	43.58	2.38	31,94%	44.66	2.2	44,31%
3400	0	41.74	2.18	28,53%	43.54	2.42	31,12%	44.64	2.3	42,18%
3500	0	41.42	2	28,89%	43.28	2.43	29,19%	44.34	2.44	37,11%
3600	0	41.22	2	27,59%	43.17	2.44	28,35%	44.31	2.52	35,68%
3700	0	40.92	2	25,75%	42.88	2.34	27,65%	44	2.62	31,96%
3800	0	40.79	2.17	23.03%	42.51	2.43	24,45%	43.63	2.52	30,51%
3900	0	41.15	2.15	25,26%	42.8	2.43	26,14%	43.84	2.52	32,02%
4000	0	41.58	2.09	28,68%	43.1	2.41	28,24%	44.11	2.59	33,16%
4100	0	41.72	2.04	30,35%	43.52	2.39	31,37%	44.1	2.59	33,08%
4200	0	41.8	1.88	33,55%	43.22	2.22	31,52%	44.1	2.57	33,34%
4300	0	42.13	1.92	35,44%	43.59	2.21	34,47%	44.4	2.58	35,58%
4400	0	41.87	1.97	32,53%	43.38	2.2	33.00%	44.26	2.45	36,28%
4500	0	41.73	2	31.03%	43.31	2.19	32,62%	44.2	2.47	35,50%
4600	0	40.96	2	25,99%	42.77	2.18	28,93%	43.73	2.48	31,73%
4700	0	40.49	2.01	23,21%	42.3	2.1	26,96%	43.35	2.43	29,67%
4800	0	41.18	1.98	27,61%	42.9	2.14	30,37%	44.1	2.36	36,31%
4900	0	40.46	2	23,16%	42.23	2.15	25,91%	43.4	2.22	32,85%
5000	0	40.91	2	25,69%	42.6	2.13	28,48%	43.83	2.25	35,78%
5100	0	40.64	2.14	22,56%	42.3	2.25	25,16%	43.52	2.23	33,62%
5200	0	40.78	2.25	22,16%	42.44	2.42	24,16%	43.63	2.35	32,72%
5300	0	40.91	2.21	23,25%	42.52	2.41	24,71%	43.65	2.52	30,65%
5400	0	40.92	2.32	22,20%	42.57	2.54	23,72%	43.64	2.52	30,58%
5500	0	41.28	2.32	24,12%	42.91	2.53	25,75%	43.87	2.64	30,78%
5600	0	41.31	2.32	24,28%	43	2.52	26,39%	44.04	2.62	32,25%
5700	0	41.51	2.34	25,21%	43.28	2.55	27,82%	44.27	2.64	33,75%
5800	0	41.62	2.35	25,75%	43.3	2.57	27,73%	44.26	2.67	33,29%
5900	0	41.13	2.32	23.30%	42.9	2.49	26.10%	43.92	2.58	31,86%
6000	0	41.27	2.33	23,96%	43	2.5	26.60%	43.03	2.57	26.06%
6100	0	41.11	2.35	22,89%	42.78	2.51	25,19%	43.75	2.58	30,64%
6200	0	40.64	2.28	21,18%	42.23	2.45	22,74%	43.14	2.49	27,59%
6300	0	41.15	2.24	24,24%	42.71	2.41	25,81%	43.54	2.46	30,62%
6400	0	41.06	2.2	24,17%	42.71	2.38	26,14%	43.33	2.46	29,17%
6500	0	40.67	2.18	22.30%	42.27	2.34	24.02%	43.11	2.43	28.07%
6600	0	40.67	2.2	22.10%	42.29	2.37	23,83%	43.17	2.49	27,78%
6700	0	40.62	2.18	22.05%	42.33	2.35	24,26%	43.19	2.49	27,90%
6800	0	40.95	2.2	23,57%	42.47	2.37	24,84%	43.36	2.521	28,66%
6900	0	40.66	2.15	22,56%	42.28	2.35	23,98%	43.18	2.53	27.40%
7000	0	41.28	2.12	26,39%	42.91	2.34	27,84%	43.75	2.51	31,49%
7100	0	40.73	2.04	24,16%	42.34	2.27	25,17%	43.42	2.45	29,90%
7200	0	41.15	1.98	27,42%	42.85	2.52	25.50%	43.92	2.39	34,39%
7300	0	41	1.88	27,90%	42.74	2.12	29,55%	43.68	2.31	33,67%
