Ultra Genişzolaqlı 1000-6000MHz Yüksək Güclü 100W Güc Gücləndiricisi

Ultra Genişzolaqlı 1000-6000MHz Yüksək Güclü 100W Güc Gücləndiricisi RF moduludur. Tək modul 1-6 GHz-i əhatə edə bilər, ənənəvi çoxzolaqlı keçid sxemlərinə ehtiyacı aradan qaldırır, sistemin ölçüsünü və mürəkkəbliyini əhəmiyyətli dərəcədə azaldır. Tezlik çevikliyi, tezlik hoppanması və ya genişzolaqlı müdaxilə ilə bağlı ssenarilər üçün uyğundur.

Sorğu göndərin

Məhsul təsviri

Ultra Genişzolaqlı 1000-6000MHz Yüksək Güclü 100W Güc Gücləndiricisi

Bu modul GaN texnologiyasından istifadə edir, ekvivalent 100 Vt gücdə LDMOS-dan 30% daha az istilik yayılmasına nail olur, əsl yüksək gücə və aşağı istilik yayılmasına nail olur və beləliklə modulun ömrünü uzadır. Bundan əlavə, biz dövrə lövhəsinə temperaturdan qorunma, yükdən qorunma, həddindən artıq gərginlikdən qorunma və həddindən artıq sürətdən qorunma əlavə etdik, bununla da xarici qoruma funksiyalarına ehtiyacı aradan qaldırdıq və əməliyyat səmərəliliyini əhəmiyyətli dərəcədə artırdıq.

Ənənəvi darzolaqlı tezliklərdən fərqli olaraq, ultra genişzolaqlı (1000-6000MHz) ultra genişzolaqlı, yüksək güclü, yüksək etibarlılıq xüsusiyyətlərinə nail olmaq üçün daha yüksək texniki və komponent keyfiyyət standartlarını tələb edir. Ultra genişzolaqlı 1000-6000MHz 100W güc gücləndiricisi müasir çoxzolaqlı rabitə, EMC testi, elektron müharibə və dron əleyhinə sistemlərdə üstün performans nümayiş etdirdi.

1000-6200MHz100W Güc Gücləndiricisinin spesifikasiyası（TC=25℃）

yox.	Təsvir	Simvol	Min	Tip		Maks	Vahid	Qeyd
1.	Əməliyyat Tezliyi	BW	1000			6200	MHz
2.	Giriş Gücü	Pin		2			dBm
3.	Çıxış Gücü CW	Psat	50.5	51		52.5	dBm	Davamlı Dalğa
4.	Güc Qazanc	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Güc qazanma düzlük	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Girişin qaytarılması itkisi	S11		-15			dB
7.	Əməliyyat gərginliyi	Vdc	28	28		32	V
8.	Cari istehlak	A		17		21.5	A	@ Pout=110~180W
9.	RF Bağlayıcı Girişi		SMA, Qadın

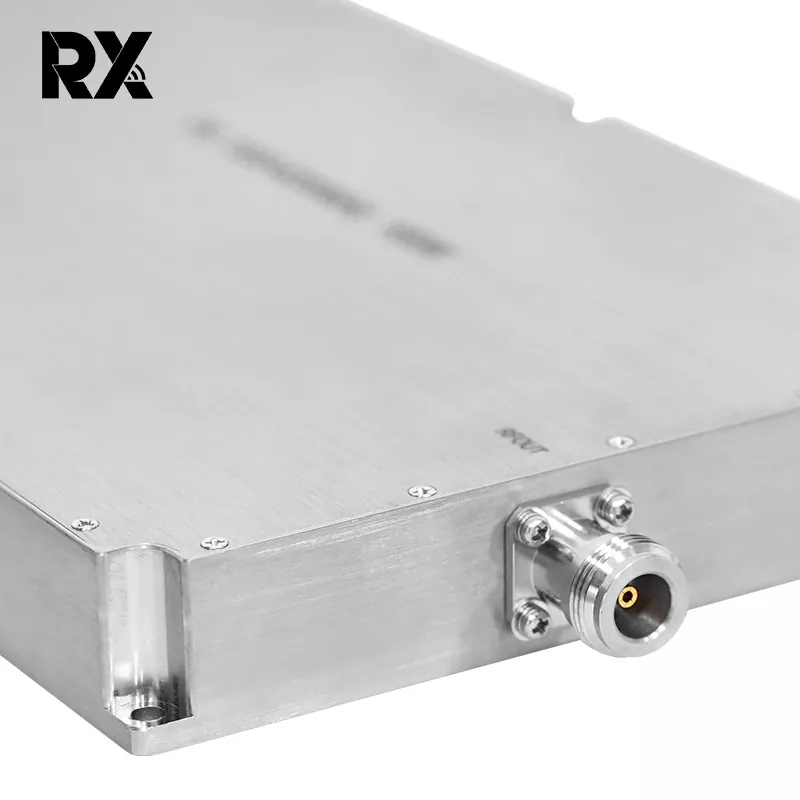

10.	RF konnektorunun çıxışı		N, Qadın
11.	Çəki			1.9		2	kq
12.	UzunluqEniHündürlük		25015025			mm
13.	Maksimum Giriş Gücü	PinMax	≤10			dBm

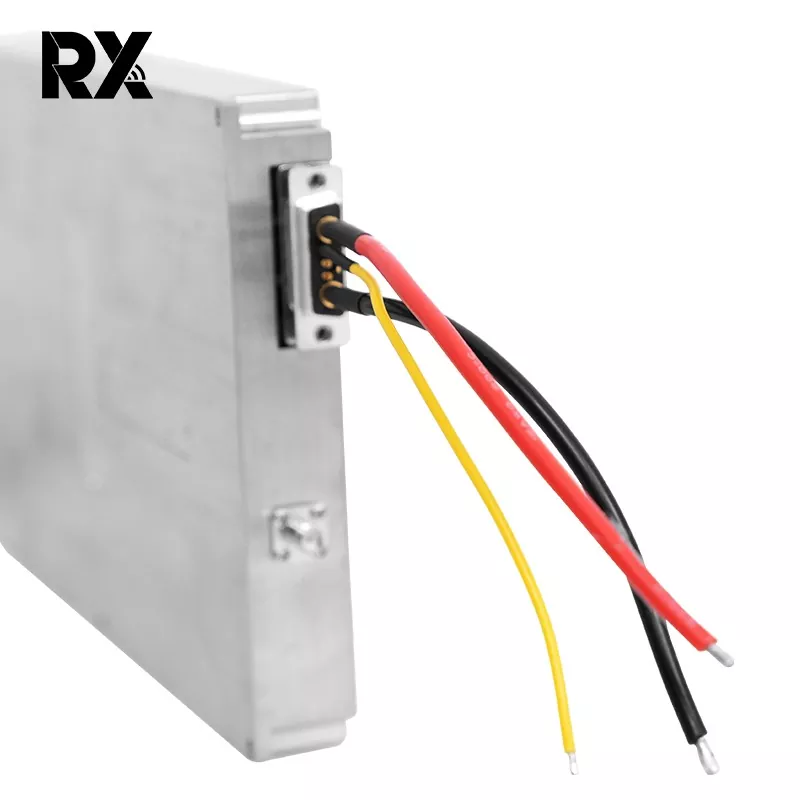

14.	İnterfeys Tərifi (7W2 Qadın)	VDD	A1		28Vdc
		GND	A2		Yer
		Həddindən artıq cərəyandan qorunma	2		Normal işləmə: 0V Həddindən artıq cərəyandan qorunma:+5V			Həddindən artıq cərəyandan qorunma@25A
		Həddindən artıq temperaturdan qorunma	2		Normal işləmə: 0V Həddindən artıq temperaturdan qorunma:+5V			Həddindən artıq temperatur
		Aktivləşdirin	3		5V~Vdd: ON 0V:OFF			müdafiə@100 ℃
		GND	4		Yer
		dövlət	5		Normal işləmə: 0V Dövlət mühafizəsi:+5V
