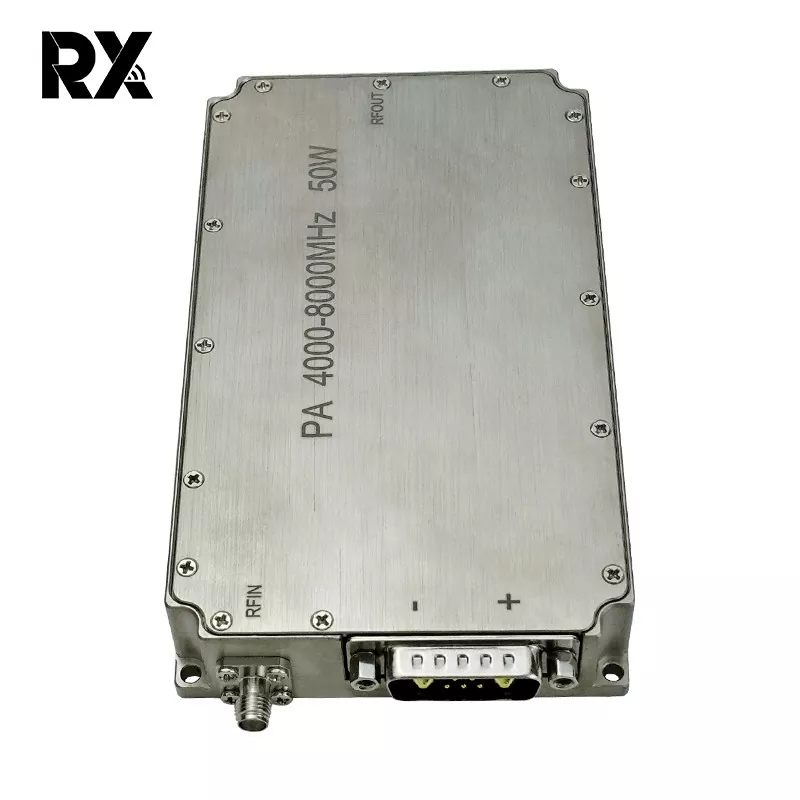

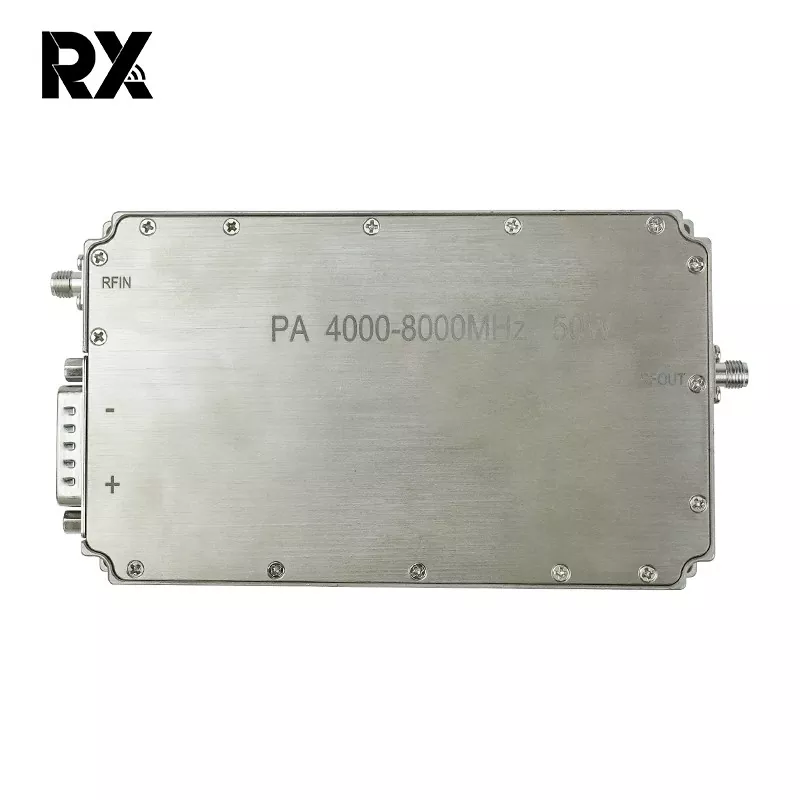

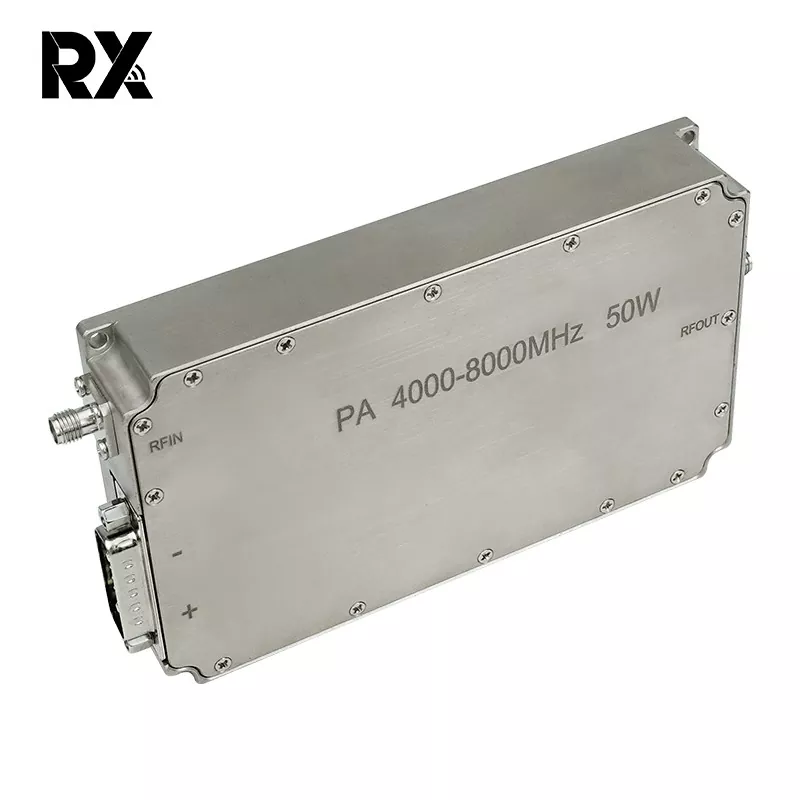

Ultra Genişzolaqlı C-Band 4-8 GHz 50W Güc Gücləndirici RF Sistemi

Bu 50W genişzolaqlı güc gücləndiricisi 4GHz-dən 8GHz tezlik diapazonunda möhkəm çıxış gücü tələb edən proqramlar üçün nəzərdə tutulmuş yüksək performanslı RF moduludur. Qabaqcıl GaN (Galium Nitride) texnologiyasından istifadə edərək, geniş ani bant genişliyi üzərində yüksək enerji sıxlığı, əla səmərəlilik və etibarlı xətti təmin edir. Gücləndirici tələbkar mühitlərdə sabitlik, davamlılıq və ardıcıl performans üçün hazırlanmışdır.

Sorğu göndərin

Məhsul təsviri

Əsas Xüsusiyyətlər

Genişzolaqlı Performans: Qrup keçidinə ehtiyac olmadan tam 4GHz-dən 8GHz (C-Band) spektrində problemsiz işləyir.

Yüksək Çıxış Gücü: Qrup üzrə minimum 50 Watt (47dBm) tipik doymuş çıxış gücünü təmin edir.

Yüksək Qazanma: Aşağı enerji mənbələrindən effektiv siqnal gücləndirilməsini təmin edən 50dB (minimum) tipik kiçik siqnal qazancına malikdir.

Əla Qazanc Yastılığı: Vahid performans üçün bütün tezlik diapazonunda adətən ±1.5dB üstün qazanc düzlüyünü qoruyur.

Yüksək Səmərəlilik: İstilik yükünü və DC enerji istehlakını azaldan, adətən 30% Əlavə Güc Effektivliyinə (PAE) nail olan yüksək səmərəli dizaynı özündə birləşdirir.

Sağlam Xətti Performans: Müxtəlif modulyasiya sxemləri üçün həm xətti, həm də doymuş gücləndirməni dəstəkləyən, adətən > 47dBm olan yüksək 1dB sıxılma nöqtəsi (OP1dB) təklif edir.

İnteqrasiya edilmiş Mühafizə və Nəzarət: Kompleks təhlükəsizlik xüsusiyyətləri daxildir: Əks Gərginlik Mühafizəsi, Həddindən artıq temperaturun dayandırılması və Çıxışın Həddindən artıq yüklənməsi / VSWR Mühafizəsi. Qərəzli nəzarət, aktivləşdirmə/deaktivasiya (TTL) və vəziyyətin monitorinqi üçün standart analoq interfeys.

Termal İdarəetmə: Tam yük şəraitində etibarlı işləməyi təmin etmək üçün səmərəli baza lövhəsi soyutma sistemi ilə dizayn edilmişdir. Əməliyyat qutusunun temperatur diapazonu: -40°C ilə +85°C.

Möhkəm konstruksiya: Hərbi, aerokosmik və sənaye tətbiqləri üçün uyğun olan üstün qoruyucu və ətraf mühitə davamlılıq üçün möhkəm, hermetik şəkildə bağlanmış metal paketdə yerləşdirilmişdir.

yox.	Təsvir	Simvol	Min	Tip	Maks	Vahid	Qeyd
1.	Əməliyyat Tezliyi	BW	4000		8000	MHz
2.	Giriş Gücü	Pin		0		dBm
3.	Çıxış Gücü CW	Psat	47	48.5	49.5	dBm	Davamlı Dalğa
4.	Güc Qazanc	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Güc qazanma düzlük	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Kiçik Siqnal Qazancı	G	49	50.5	52	dB	@ Pin=-5dBm
7.	Kiçik Siqnal Qazancı Düzlük	△G		±2		dB	@ Pin=-5dBm
8.	Girişin qaytarılması itkisi	S11		-15		dB
9.	Əməliyyat gərginliyi	Vdc	28	28	32	V
10.	Cari istehlak	A		6	8	A	@ Pout=50~90W
11.	İşləmə temperaturu		-40℃~+50℃
12.	RF Bağlayıcı Girişi		SMA, Qadın
13.	RF konnektorunun çıxışı		SMA, Qadın
14.	Çəki			0.439	0.50	kq
15.	UzunluqEniHündürlük		1348022			mm
16.	Giriş Gücü	PinMax	-5		5	dBm

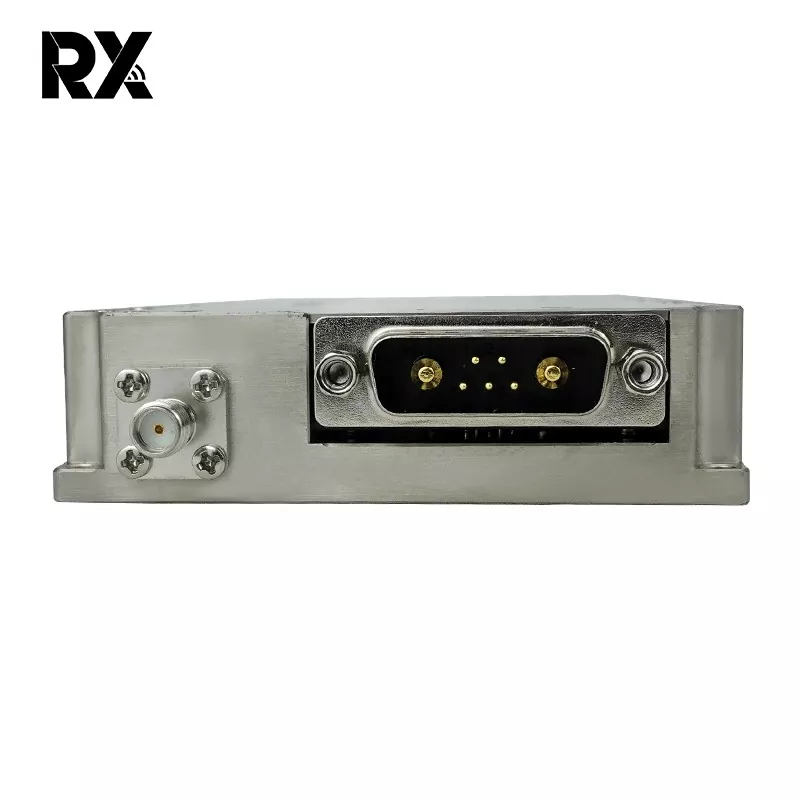

17.	İnterfeys Tərifi (7W2 Qadın)	VDD	A1	Yer
		GND	A2	28Vdc
		Cari Hiss	1	Modulun cərəyanına nisbi analoq gərginlik@100mV/A
		Temp Sense	2	Modulun Temperaturuna nisbi analoq gərginlik@10mV/℃
		Aktivləşdirin	3	Gücləndirici Aktivləşdirin			Gücləndiricinin Aktivləşdirilməsi:TTL Məntiqi Yüksək (3.3V) （Daxili çəkilmiş-Aşağı）
		GND	4	Yer
	Ümumi ölçü	Qeyd: 1、 Ümumi ölçülər yalnız istinad üçündür； 2、 Ölçü müştərinin tələblərinə uyğun olaraq müvafiq şəkildə artırıla və ya azaldıla bilər； 3、 Giriş interfeysinin, çıxış interfeysinin və enerji təchizatı interfeysinin mövqeləri müştərilərin faktiki ehtiyaclarına uyğun olaraq dəyişdirilə bilər；
